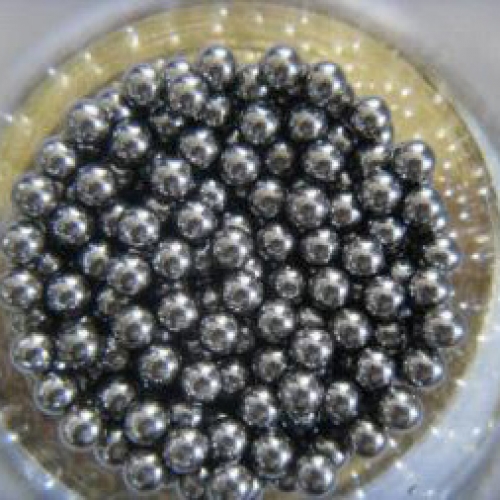

下午好，今天给大家带来得是轴承实心钢球工艺分析。希望对大家有所帮助。

① 淬火加热前的预热：目标主若是，缩小淬火加热时光、减少变形开裂、同时也可减少过热和脱碳的偏向，本工艺选用盐浴炉中预热，温度是600℃控制，预热8—10分钟，若选用箱式电炉预热，温度在530—550℃控制时光更长些。

② 加热时光的肯定：各厂对加热时光的肯定并不完全相同，通常始末预热的加热时光为10—15s／mm，箱式电炉为35—50s／mm。不经预热盐炉为30—35s／mm，箱式电炉为90—100s／mm。本例中GCr15轴承滚珠经预热后在盐炉淬火加热时光研究装炉量取8分钟。

③ 淬火冷却：由于GCr15轴承滚珠含有合金元素较多，阻挡了成分的平均化，也为了预防GCr15轴承钢变形而且还要有肯定的韧性和抗疲劳强度，所以用油冷。
